概述:

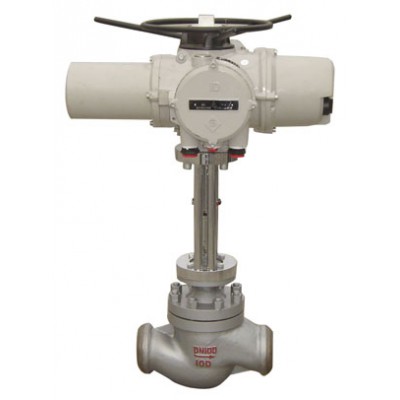

ZDLP、ZDLM型電子式電動單座、套筒調節閥、接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油輕紡、制藥、造紙等工業部門的生產自動化控制。本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥 芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
本產品性能指標貫徹GB/T4213—92。
主要技術參數
|
公稱通徑DN （mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
10 |
12 |
15 |
20 |
||||||||||||||
|
額定流量 系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
額定行程L（mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||||
|
固有可調比R |
50：1 |
||||||||||||||||
|
允許 泄漏量 |
單座 |
硬密封：Ⅳ級、軟密封：Ⅵ級 |
|||||||||||||||
|
套筒 |
密封：Ⅱ級、軟密封：Ⅵ級 |
||||||||||||||||
|
工作溫度t（℃） |
-20～200、-40～250、-40～450、-60～450 |
||||||||||||||||
|
信號范圍（mA.DC) |
0～10、4～20 |
||||||||||||||||
|
電源電壓 |
220V、50Hz |
||||||||||||||||
|
作用方式 |
故障時：全關、全開、自鎖位 |
||||||||||||||||
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
